Skaner 3D SCANTECH TRACKSCAN
Bezprzewodowy laserowy skaner 3D z serii TRACKSCAN, umożliwiaja wejście przemysłowej kontroli jakości na zupełnie nowy poziom
Innowacja

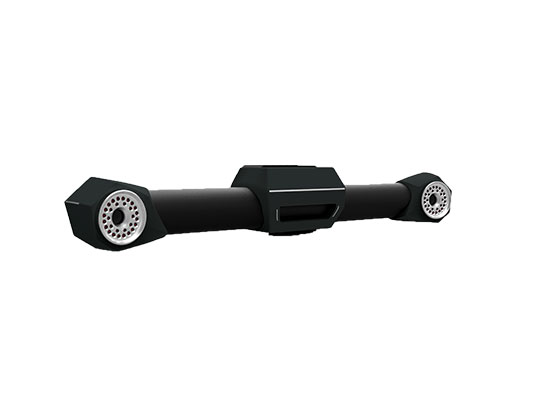

Dzięki zewnętrznemu urządzeniu, z najnowocześniejszymi kamerami, które śledzą ruch głowicy, akwizycja danych odbywa się bez wykorzystania markerów referencyjnych, niezbędnych do transformacji pomiaru we wspólnym układzie współrzędnych jak w konwencjonalnym skanerze, co czyni proces pomiarowy niezwykle prostym i szybkim.
Ręczny skaner 3D TRACKSCAN Sharp umożliwia także całkowicie bezprzewodowe pomiary. Natomiast, zaawansowany algorytm pomaga zapewnić niezawodne przechwytywanie danych 3D z odblaskowych i ciemnych powierzchni. System ten może być stosowany w wielu branżach, takich jak lotnictwo, motoryzacja, transport kolejowy, odlewnictwo czy tłocznie.
Precyzja
Technologia TRACKSCAN umożliwia pomiary elementów o gabarytach nawet do kilkunastu metrów, z zachowaniem wysokiej dokładności. Brak konieczności naklejania setek markerów referencyjnych wyraźnie skraca całkowity czas pomiaru i redukuje koszty.

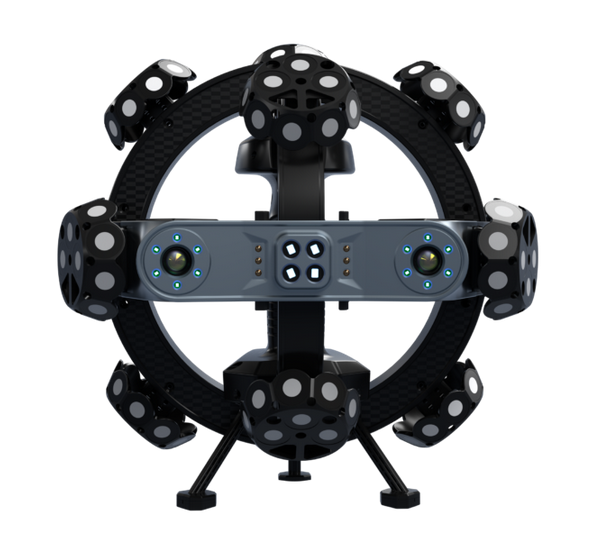

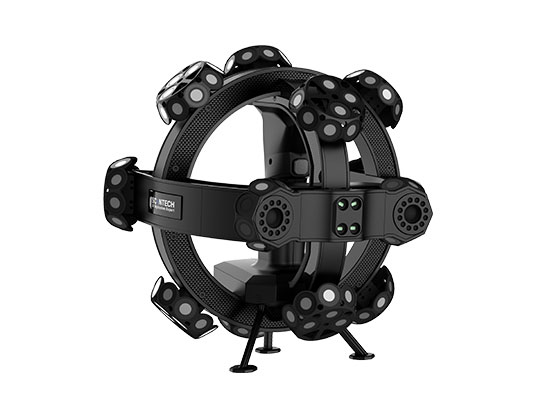

Ogromnym atutem skanera 3D TRACKSCAN Sharp jest wykonana z włókna węglowego, monolityczna i niezwykle sztywna obudowa, która zwiększa stabilność oraz precyzję skanowania 3D.
TRACKSCAN posiada także unikatową funkcję, opartą na pomiarze wartości szarości, która umożliwia natychmiastową detekcję i kontrolę cech krawędziowych, takich jak okręgi, fasolki czy prostokąty, w częściach tłoczonych. Pozwala to na precyzyjne i powtarzalne pomiary pozycji oraz rozmiarów otworów.
Elastyczność
Bezmarkerowy, laserowy skaner 3D TRACKSCAN Sharp posiada niezrównaną prędkość pomiarową sięgającą 4,86 mln pkt/s, przy obszarze skanowania sięgającym 800×700 mm.

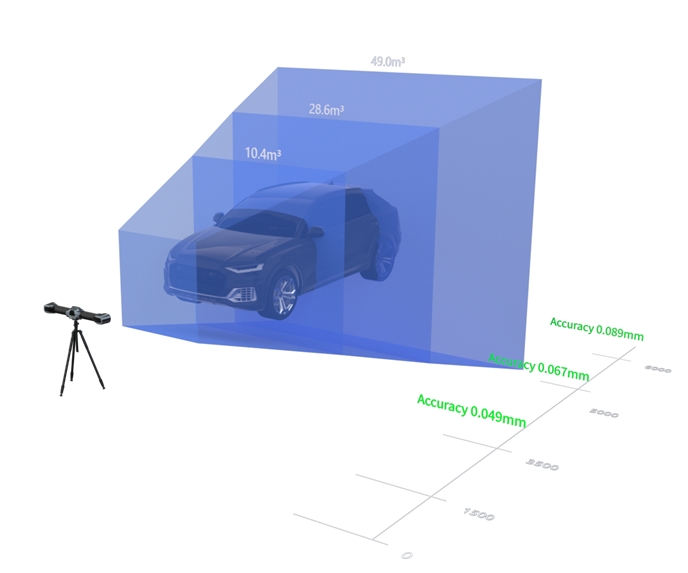

Tracker systemu pozwala obserwować obszar sięgający aż 135 m^3, przy zachowaniu dokładności na poziomie 0,159 mm!
Zarówno tracker, jak i głowica skanująca, TRACKSCAN Sharp posiadają zintegrowaną możliwość pomiaru bezprzewodowego, w oparciu o transmisję danych WiFi.

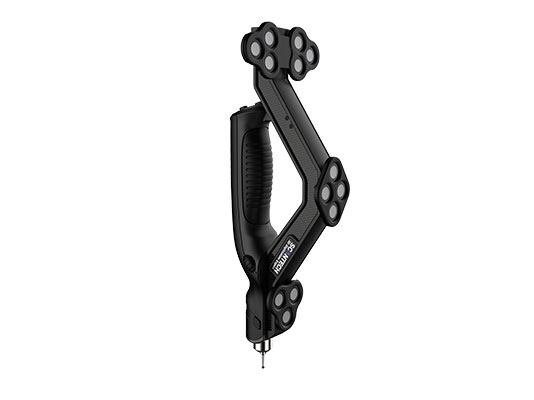

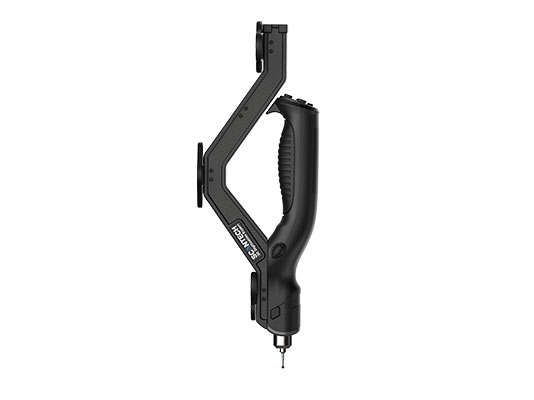

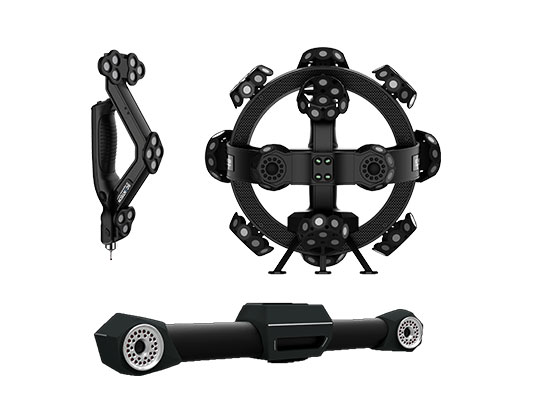

Dodatkowo istnieje możliwość zintegrowania trackera z czujnikiem stykowym, który zamienia go w optyczne ramię pomiarowe.

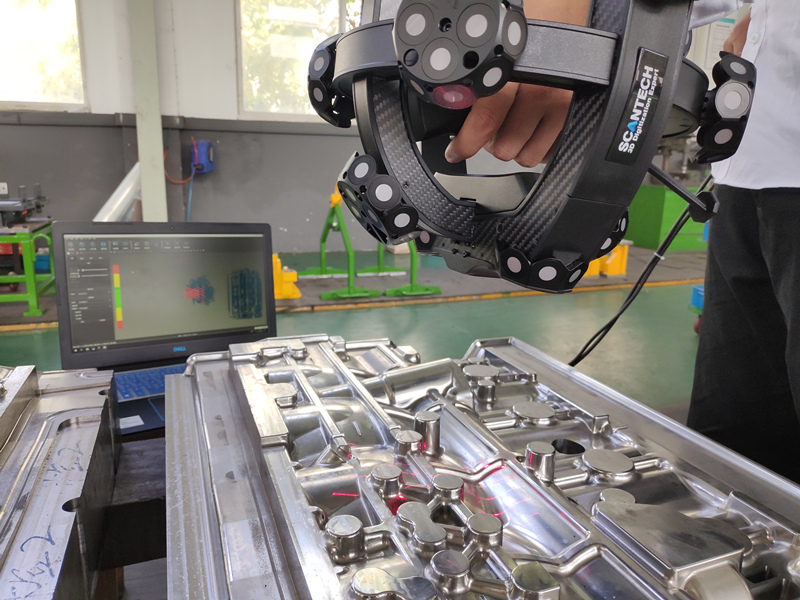

Cała konfiguracja jest łatwa w kalibracji i transporcie, dzięki czemu może być wykorzystana zarówno w laboratorium metrologicznym, jak i na produkcji, lub u klienta zewnętrznego.
Przeznaczenie
Ręczny skaner 3D TRACKSCAN Sharp to najbardziej uniwersalny i zaawansowany technologicznie optyczny system pomiarowy na świecie. Doskonale sprawdza się zarówno w prostych, jak i najbardziej wymagających aplikacjach pomiarowych. Dzięki aż czterem obszarom roboczym trackera dostajemy możliwość skanowania 3D obiektów od kilkudziesięciu mm do kilkunastu metrów, bez konieczności stosowania setek markerów referencyjnych oraz przewodów.
System posiada ultra szybkie kamery, najnowszą technologię potrójnie krzyżujących się linii niebieskiego lasera oraz ogromny obszar skanowania sięgający aż 800×700 mm. Wszystko przy zachowaniu metrologicznej dokładności pomiaru 3D.
W przypadku konieczności pomiaru niewielkich elementów, możemy jednym kliknięciem przełączyć się w tryb precyzyjnego skanowania 3D, realizowanego za pomocą 17 równoległych linii.
Cechy systemu TRACKSCAN:
- Pomiar bez żadnych markerów referencyjnych
- Zintegrowany pomiar bezprzewodowy
- TRACKSCAN - posiadający trzy tryby pomiaru niebieskim laserem
- Wysoka szybkość kamer
- Metrologiczna dokładność pomiarowa, potwierdzona testem VDI/VDE 2634 part 3
- Wysoka rozdzielczość
- 4 obszary pracy trackera
- Pojedynczy laser do pomiaru otworów
- Możliwa rozbudowa systemu o inteligentną detekcję krawędzi i-Hole
- Możliwa rozbudowa systemu o czujnik stykowy, dzięki któremu jesteśmy w stanie dokonać pomiaru otworów i cech niewidocznych
- Pomiar czarnych i błyszczących elementów bez specjalnego przygotowania powierzchni
Specyfikacja techniczna TRACKSCAN:
Cechy | TRACKSCAN Sharp-E | TRACKSCAN Sharp-S | |
Szybki tryb skanowania | 81 niebieskich linii lasera (Technologia potrójnego krzyżowania się linii) (+ 1 dodatkowy pojedynczy, niebieski laser)
| 81 niebieskich linii lasera (Technologia potrójnego krzyżowania się linii) (+ 1 dodatkowy pojedynczy, niebieski laser) | |
Precyzyjny tryb skanowania | 17 niebieskich, równoległych laserów
| 17 niebieskich, równoległych laserów | |
Dokładność | sięgająca 0.025 mm | ||
Rozdzielczość | sięgająca 0.02 mm | ||
Szybkość akwizycji danych | sięgająca 4 860 000 pomiarów/s
| sięgająca 4 860 000 pomiarów/s | |
Dokładność objętościowa (praca samodzielna) | 0.049 mm na 10.4 m^3 (dystans trackera 3,5m) 0.070 mm na 35 m^3 (dystans trackera 5,2m) 0.130 mm na 90 m^3 (dystans trackera 7,2m) | 0.048 mm na 10.4 m^3 (dystans trackera 3,5m) 0.069 mm na 35 m^3 (dystans trackera 5,2m) 0.128 mm na 90 m^3 (dystans trackera 7,2m) 0.159 mm na 135 m^3 (dystans trackera 8,5m) | |
Obszar pomiarowy | sięgający 800 mm × 700 mm
| sięgający 800 mm × 700 mm | |
Dokładność objętościowa (z systemem fotogrametrycznym MSCAN-L15) | 0.044 mm + 0.012 mm/m | ||
Odległość skanowania | 300 mm | ||
Głębokość pomiarowa | 400mm, 800mm (Duża głębokość pola) | 400mm, 800mm (Duża głębokość pola) | |
Klasa laser | Klasy II (bezpieczny dla oczu) | ||
Czujnik stykowy | Opcjonalnie | ||
Transfer danych | USB 3.0, Ethernet lub WiFi | USB 3.0, Ethernet lub WiFi | |
Temperatura pracy | 0~45 °C | ||
Weryfikacja dokładności | VDI/VDE 1634 part 3 wykonane w akredytowanym laboratorium ISO 17025 | ||
