Inżynieria Odwrotna

Profesjonalnie i z pasją – zespół INVIZION oferuje usługi kompleksowego procesu Inżynierii Odwrotnej – od Skanowania 3D, po wykonanie modelu CAD.

Posiadasz części, do których nie ma modelu CAD? To nie problem, jesteśmy w pełni przygotowani, aby stworzyć go dla ciebie. Dzięki precyzyjnym, uniwersalnym i mobilnym, skanerom 3D wykonamy pomiar rzeczywistych elementów, a następnie wykorzystując pozyskane dane 3D, nasze wieloletnie doświadczenie i profesjonalne oprogramowanie jak np. GeoMagic Design X czy SolidWorks, stworzymy parametryczny model CAD wraz z dokumentacją.

Wspieramy firmy, oferując całościową usługę, od skanowania 3D dowolnego elementu, przez wygenerowanie modelu CAD, wraz z dokumentacją płaską, na podstawie pozyskanych danych 3D, po konsultacje, inspekcję i optymalizację wytworzonych na jego podstawie elementów. Zapraszamy do zapoznania się z naszą ofertą i do współpracy.

Skanowanie 3D maska porshe
Skanowanie 3D maski samochodowej skanerem 3D ScanTech KSCAN
Inżynieria Odwrotna Design X - projekt turbiny
Inżynieria Odwrotna Design X - projekt turbiny

Odwrotna Inżynieria - co to jest?

Fotogrametria 3D piasty turbiny wiatrowej
Fotogrametria 3D piasty turbiny wiatrowej

Inżynieria Odwrotna, inaczej Inżynieria Wsteczna (ang. Reverse Engineering), to proces którego celem jest odtworzenie w formie cyfrowej obiektu rzeczywistego. W praktyce wygląda to tak, że jeśli potrzebujemy model CAD lub dokumentację techniczną jakiejś części, komponentu czy nawet całej konstrukcji lub pojazdu, a nie mamy do niej dostępu, to w celu jego stworzenia można wykonać skan 3D całej geometrii wymaganych elementów, a następnie na podstawie pozyskanych danych stworzyć ich model parametryczny, który może być dalej wykorzystany do projektowania, optymalizacji lub wykonania zamiennika.

Inżynieria Odwrotna - zastosowanie

Inżynieria Odwrotna staje się kluczową branżą wspierającą projektowanie, optymalizację i naprawy rzeczywistych części w wielu gałęziach przemysłu i nie tylko.

Możliwość odwzorowania cyfrowo całej, nawet bardzo skomplikowanej geometrii, dzięki wykorzystaniu precyzyjnych skanerów 3D, pozwoliło dynamicznie rozwinąć się Inżynierii Wstecznej, która wspiera przeprojektowywanie i powstawanie nowych, zoptymalizowanych modeli CAD, na bazie istniejących części.

Przedstawiamy przykładowe wykorzystanie możliwości oprogramowania do Inżynierii Odwrotnej.

Inżynieria wsteczna:

Inżynieria Odwrotna - przykłady realizacji

Wirnik zużyty skanowanie 3D SCANTECH SIMSCAN
Wirnik dane 3D STAL SCANTECH SIMSCAN
Wirnik model CAD GeoMagic Design X
Turbina skan 3D SCANTECH SIMSCAN
Turbina model CAD GeoMagic Design X
Turbina mapa odchyłek modelu CAD GeoMagic Design X
Turbina model CAD SolidWorks
Inżynieria Odwrotna Wał Skanowanie 3D ręczny skaner 3D SCANTECH KSCAN Magic
Inżynieria Odwrotna Wał Skan 3D SCANTECH KSCAN Magic
Inżynieria Odwrotna Wał Analiza Bicia
Inżynieria Odwrotna Wał Model CAD GeoMagic Design X
Inżynieria Odwrotna Wał Model CAD Złożenie SolidWorks
Wirnik zużyty skanowanie 3D SCANTECH SIMSCAN
Wirnik dane 3D STAL SCANTECH SIMSCAN
Wirnik model CAD GeoMagic Design X
Turbina skan 3D SCANTECH SIMSCAN
Turbina model CAD GeoMagic Design X
Turbina mapa odchyłek modelu CAD GeoMagic Design X
Turbina model CAD SolidWorks
Inżynieria Odwrotna Wał Skanowanie 3D ręczny skaner 3D SCANTECH KSCAN Magic
Inżynieria Odwrotna Wał Skan 3D SCANTECH KSCAN Magic
Inżynieria Odwrotna Wał Analiza Bicia
Inżynieria Odwrotna Wał Model CAD GeoMagic Design X
Inżynieria Odwrotna Wał Model CAD Złożenie SolidWorks
previous arrow
next arrow

Oprogramowanie do Inżynierii Odwrotnej

Oprogramowanie do Inżynierii Odwrotnej stanowi znaczącą pomoc w pracy doświadczonego inżyniera. Jesteśmy przedstawicielami firm dostarczających oprogramowanie 3D z obszarów Inżynierii Odwrotnej, Kontroli Jakości oraz Projektowania CAD. Prowadzimy sprzedaż oprogramowania GeoMagic Design X, ANSYS SpaceClaim oraz QuickSurface. Wszystkie narzędzia to programy z najwyższej światowej półki, które zyskały uznanie wśród najbardziej wymagających klientów.

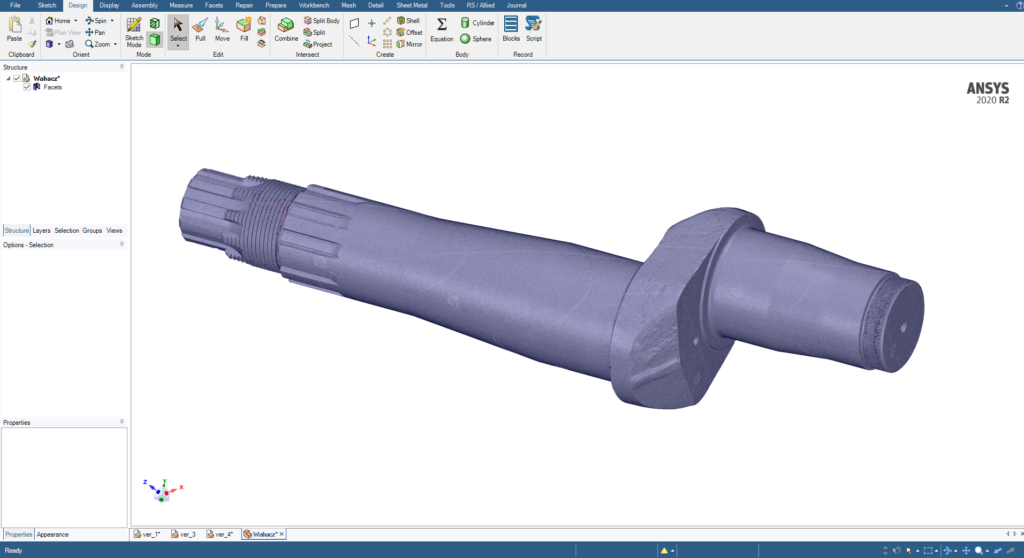

Projekt wahacza - Program do inżynierii wstecznej ANSYS SpaceClaim
Projekt wahacza - Program do inżynierii wstecznej ANSYS SpaceClaim

INVIZION - nasze możliwości​

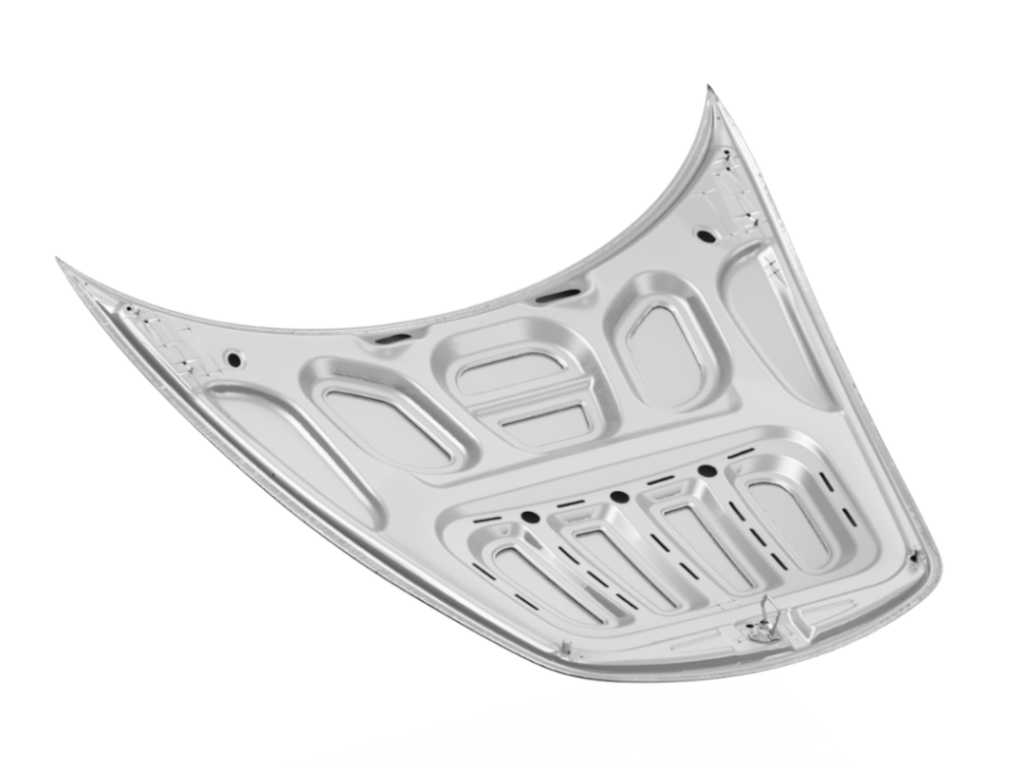

Inżynieria wsteczna - projekt maski samochodu
Inżynieria wsteczna - projekt maski samochodu

Nasz zespół tworzą pasjonaci zafascynowani możliwościami Inżynierii Odwrotnej. Łączymy wieloletnie doświadczenie i zdobytą wiedzę z chęcią poszerzenia obszarów zastosowania efektów naszych prac. Klientom oferujemy:
