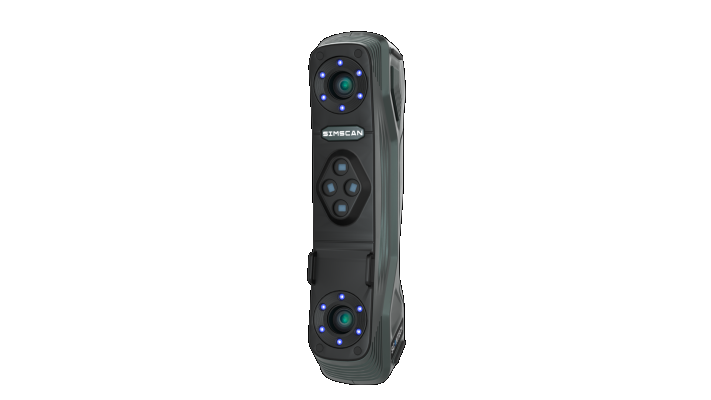

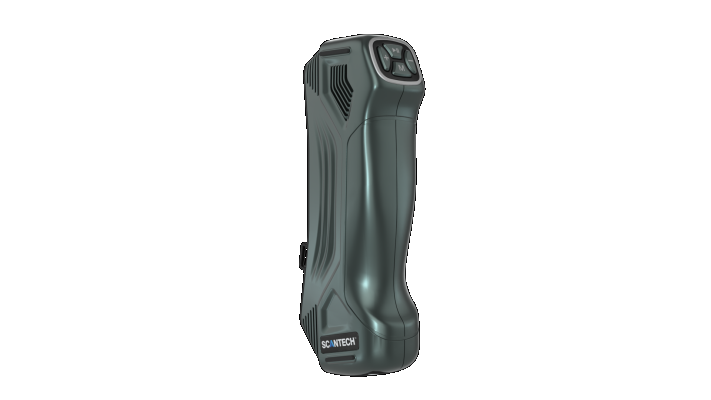

Ręczny, laserowy skaner 3D SCANTECH SIMSCAN
SIMSCAN to najmniejszy bezprzewodowy laserowy skaner 3D.
Kompaktowość
SIMSCAN, z wagą poniżej 600g i wymiarami 203 x 80 x 44 mm, jest niesamowicie ergonomiczny i wygodny w użyciu. Z łatwością pozwala wykonać precyzyjne pomiary 3D w wąskich i trudno dostępnych przestrzeniach.
Wykonany z materiałów wysokiej jakości, w technologii aluminiowej skorupy, zapewnia wytrzymałość i stabilność pomiarową.
Bezkompromisowość
W swojej niewielkiej obudowie SIMSCAN kryje najnowocześniejszą technologię: 63 linie niebieskich laserów, o obszarze pomiarowym sięgającym 700 x 600 mm; pojedynczy laser do pomiarów otworów; 17 równoległych, niebieskich laserów do pomiarów szczegółów; niezwykle szybkie kamery, wykonujące nawet do 6 300 000 pomiarów/s.
Niezwykłą innowacją jest zintegrowany pomiar bezprzewodowy.
Dokładność
Niepozorny SIMSCAN jest przemysłowym skanerem 3D, o metrologicznej dokładności sięgającej 0.02mm. Umożliwia skanowanie 3D z maksymalną rozdzielczością sięgającą 0.02mm. Wszystko to czyni z SIMSCAN doskonałe narzędzie do pomiarów skomplikowanych powierzchni nawet w trudno dostępnych miejscach.
Cechy systemu SIMSCAN:
- Ultralekka, kompaktowa i wytrzymała konstrukcja, bazująca na jednolitej skorupie
- Zintegrowany pomiar bezprzewodowy i na baterie
- Waga do 600g i wymiary 203 x 80 x 44 mm
- Nieprzeciętna mobilność i elastyczność pomiarowa
- Niezrównana szybkość pomiarowa, wynosząca do 6,3 mln pomiarów/s
- Skanowanie 3D za pomocą niebieskiego lasera
- Pojedynczy laser do pomiaru otworów
- Metrologiczna dokładność pomiarowa, sięgająca 0.02 mm
- Wysoka rozdzielczość, wynosząca do 0.02 mm
- Trzy tryby skanowania 3D
- Pomiar czarnych i błyszczących elementów możliwy bez specjalnego przygotowania powierzchni

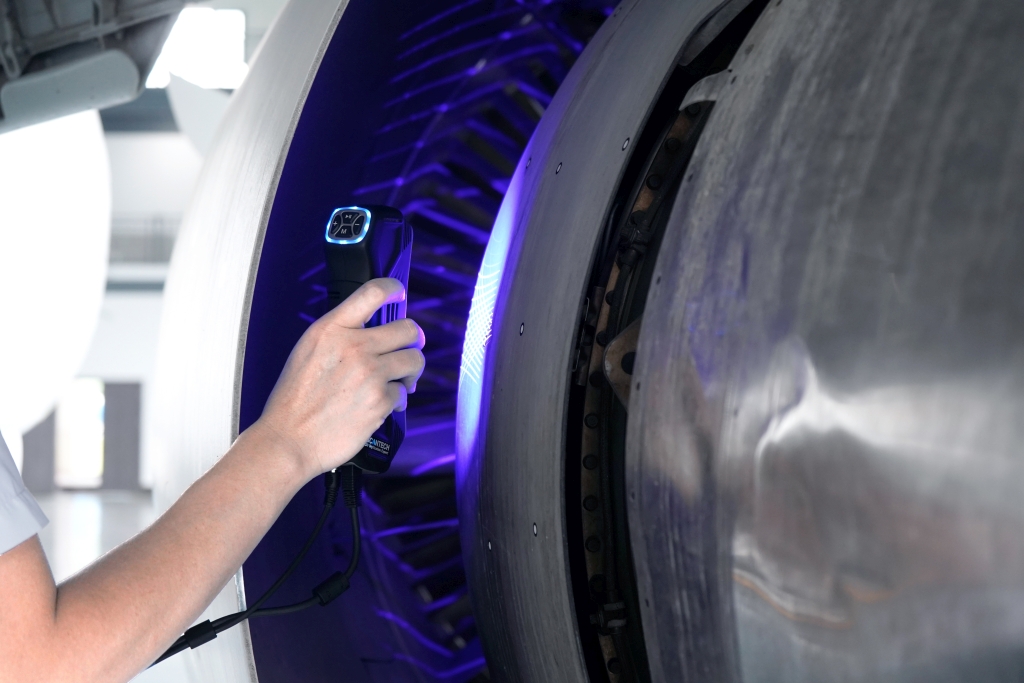

- Idealny do pomiarów w ciasnych przestrzeniach
Cechy | SIMSCAN22 | SIMSCAN30 | SIMSCAN42 | SIMSCAN-E |
Szybki tryb skanowania | 7 niebieskich, krzyżujących się laserów (+ 1 dodatkowy pojedynczy, niebieski laser) | 11 niebieskich, krzyżujących się laserów (+ 1 dodatkowy pojedynczy, niebieski laser) | 17 niebieskich, krzyżujących się laserów (+ 1 dodatkowy pojedynczy, niebieski laser) | 63 niebieskie linie lasera (Technologia potrójnego krzyżowania się linii) (+ 1 dodatkowy pojedynczy, niebieski laser) |
Precyzyjny tryb skanowania | 7 niebieskich, równoległych laserów | 17 niebieskich, równoległych laserów | ||
Dokładność | sięgająca 0.02 mm | |||
Rozdzielczość | sięgająca 0.02 mm | |||
Szybkość akwizycji danych | do 1 250 000 pomiarów/s | do 2 020 000 pomiarów/s | do 2 800 000 pomiarów/s | do 6 300 000 pomiarów/s |
Obszar pomiarowy | sięgający 650 mm × 550 mm | sięgający 700 mm × 600 mm | ||
Dokładność objętościowa (praca samodzilena) | 0.015 mm + 0.035 mm/m (praca samodzielna) | |||
Dokładność objętościowa (z systemem fotogrametrycznym MSCAN-L15) | 0.015 mm + 0.012 mm/m (praca z MSCAN-L15) | |||
Odległość skanowania | 300 mm | |||
Głębokość pomiarowa | 550 mm | |||
Klasa laser | Klasy II (bezpieczny dla oczu) | |||
Interfejs | USB 3.0 | USB 3.0 lub WiFi | ||
Temperatura pracy | -10~40 °C | |||
Waga | 570g | 600g | ||
Rozmiary | 203 mm x 80 mm x 44 mm | |||
Weryfikacja dokładności | VDI/VDE 1634 part 3 (możliwość wykonania testu w akredytowanym laboratorium ISO 17025) | |||
