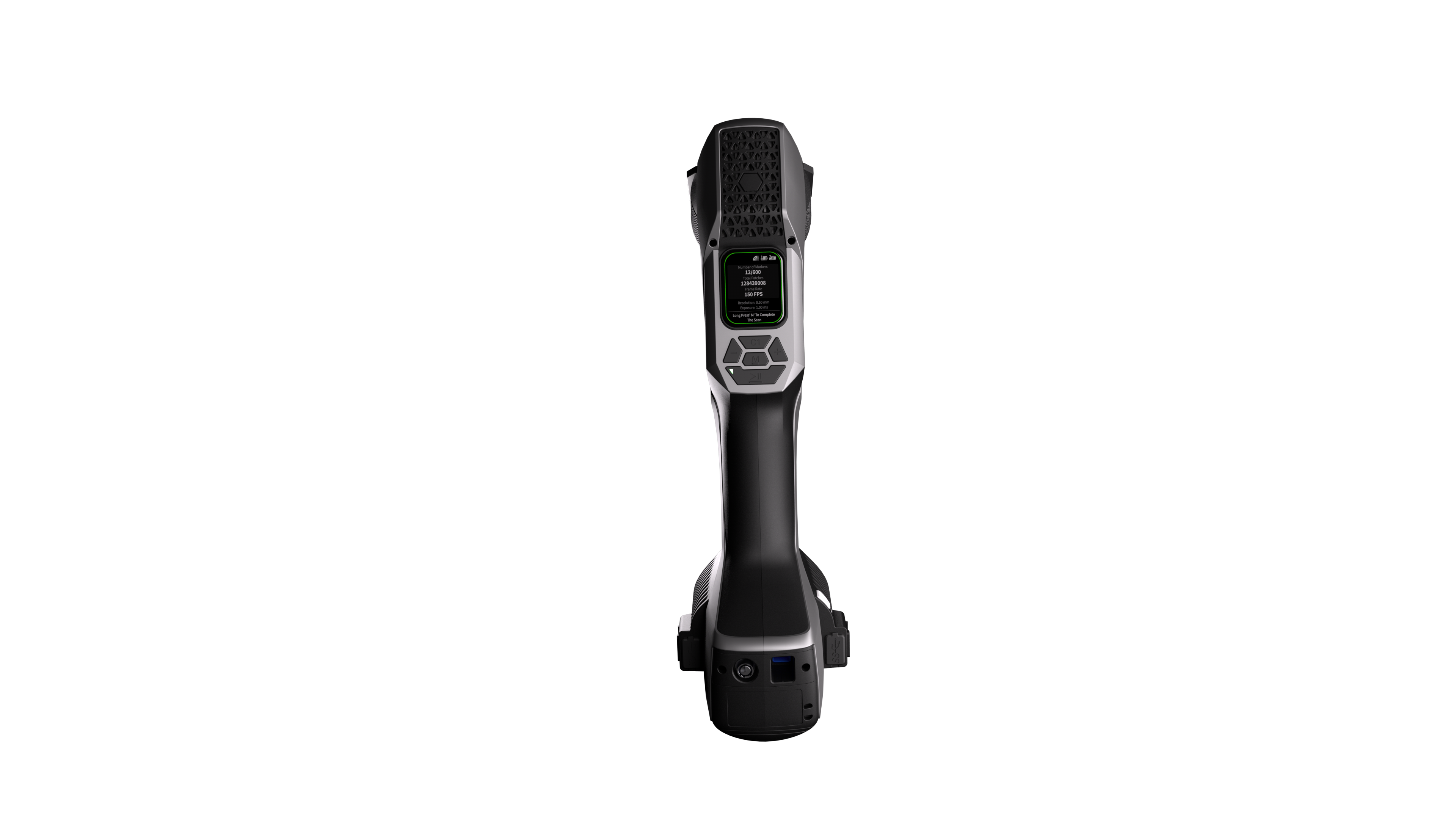

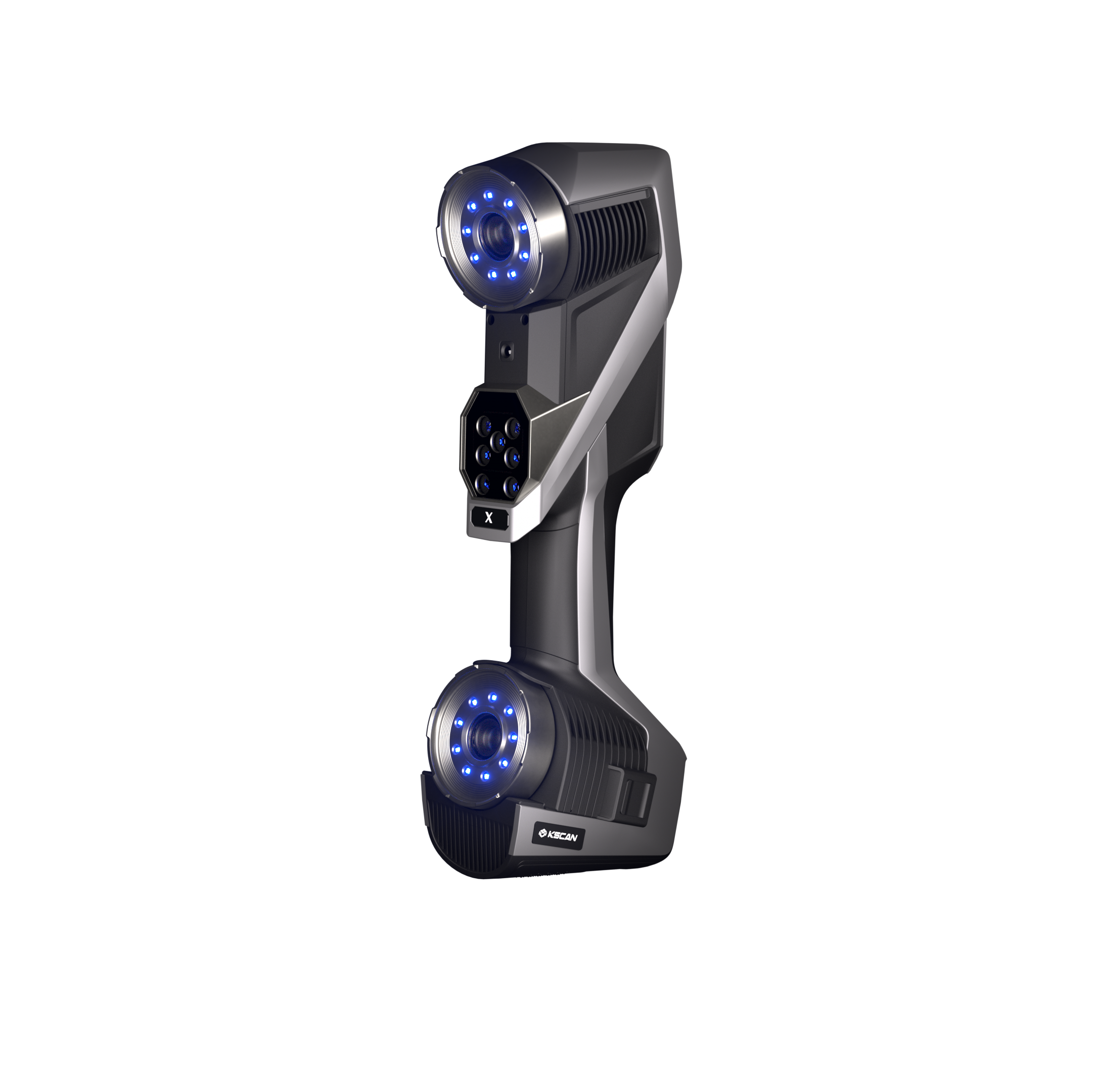

Skaner 3D SCANTECH KSCAN
KSCAN to rewolucyjny, przemysłowy, ręczny skaner laserowy 3D, który definiuje na nowo optyczne maszyny pomiarowe.
Innowacja

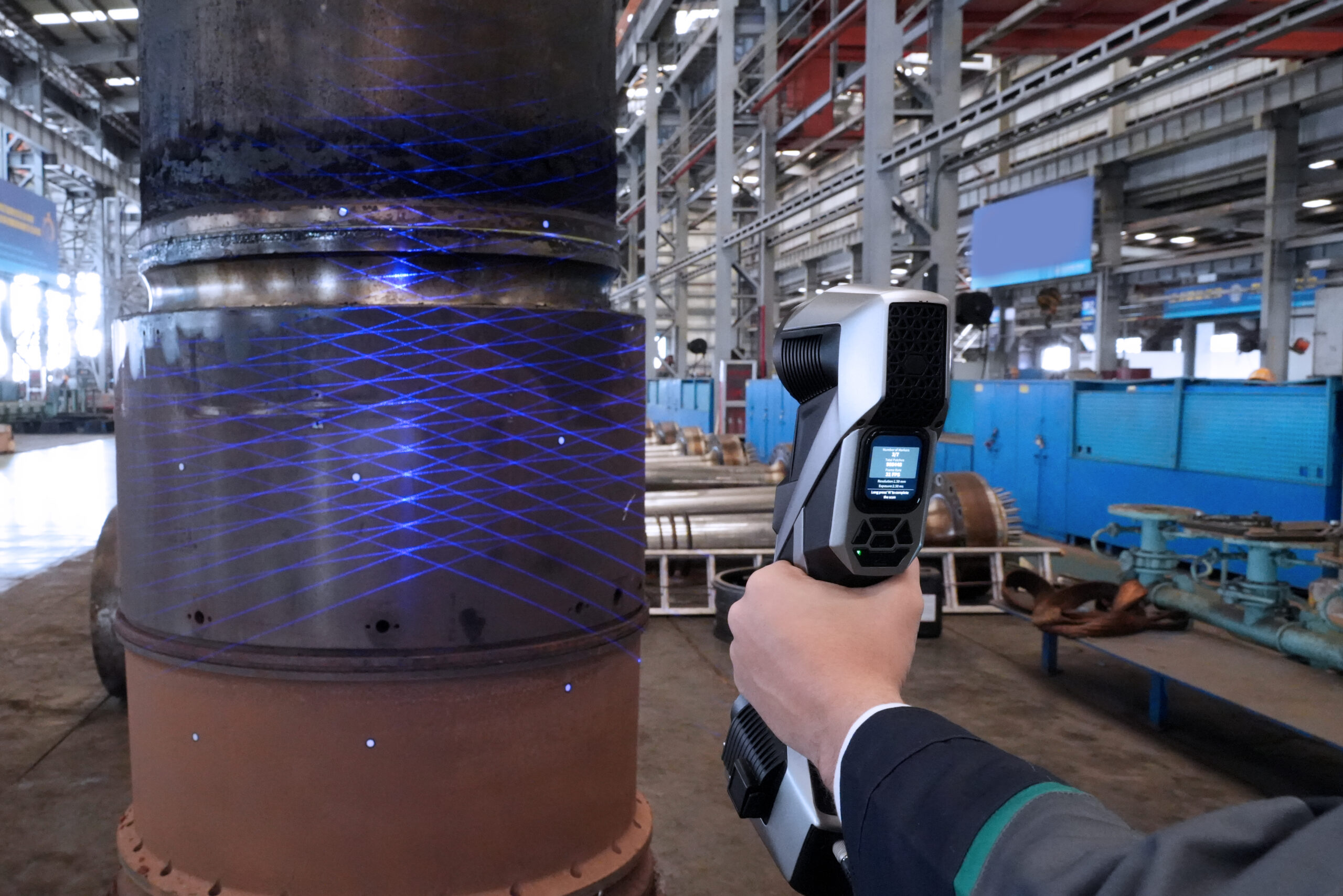

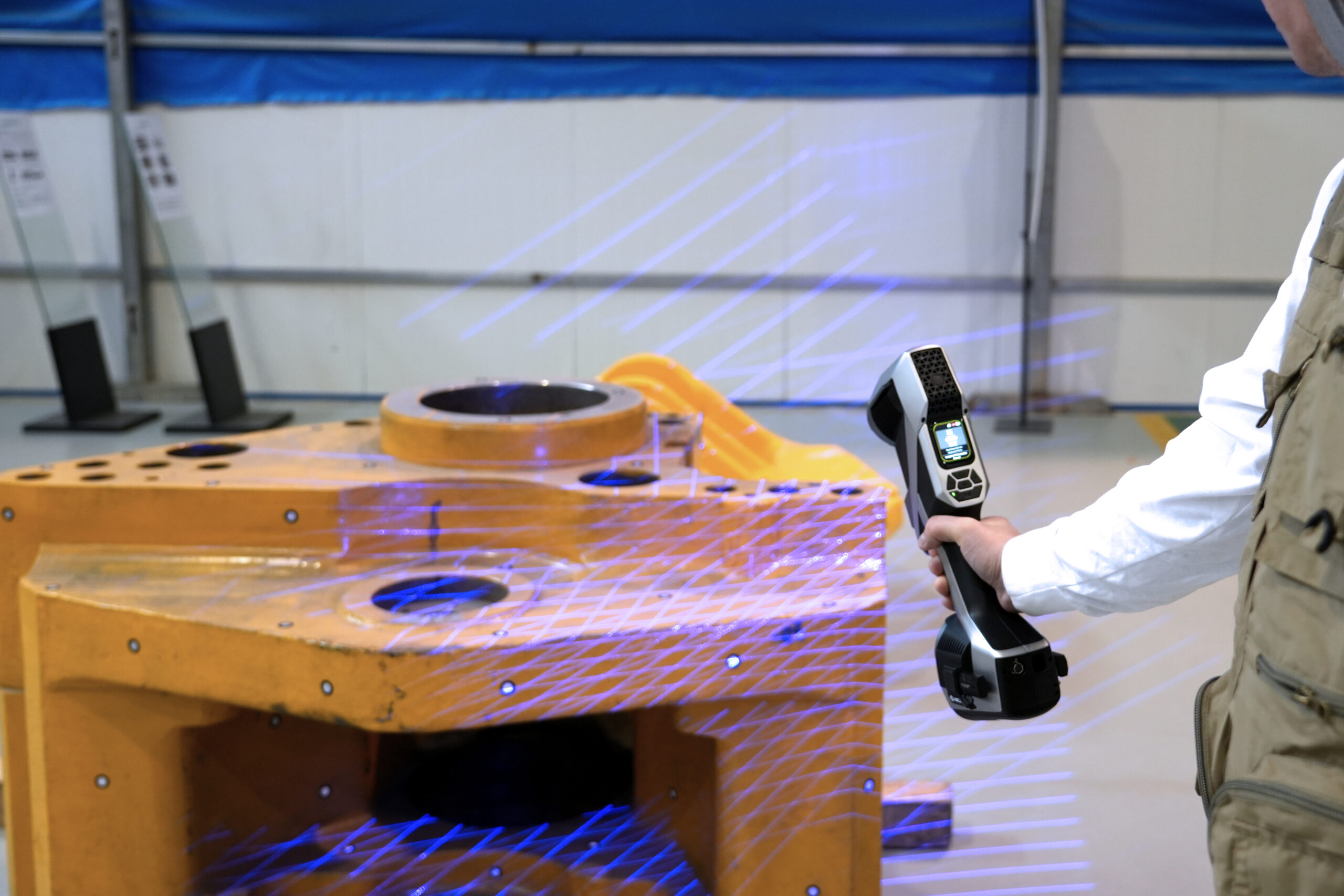

SCANTECH KSCAN jako pierwsze urządzenie na świecie połączyło w sobie cechy ręcznego, laserowego skanera 3D oraz systemu fotogrametrycznego. Dzięki obszarowi skanowania sięgającemu 2,6m oraz bezprzewodowej pracy na baterie KSCAN umożliwia szybkie pomiary z wysoką precyzją części o gabarytach sięgających nawet kilkunastu metrów.
Kombinacja tych funkcji w jednym narzędziu czyni z KSCAN najbardziej uniwersalnym skanerem 3D na rynku.
Precyzja

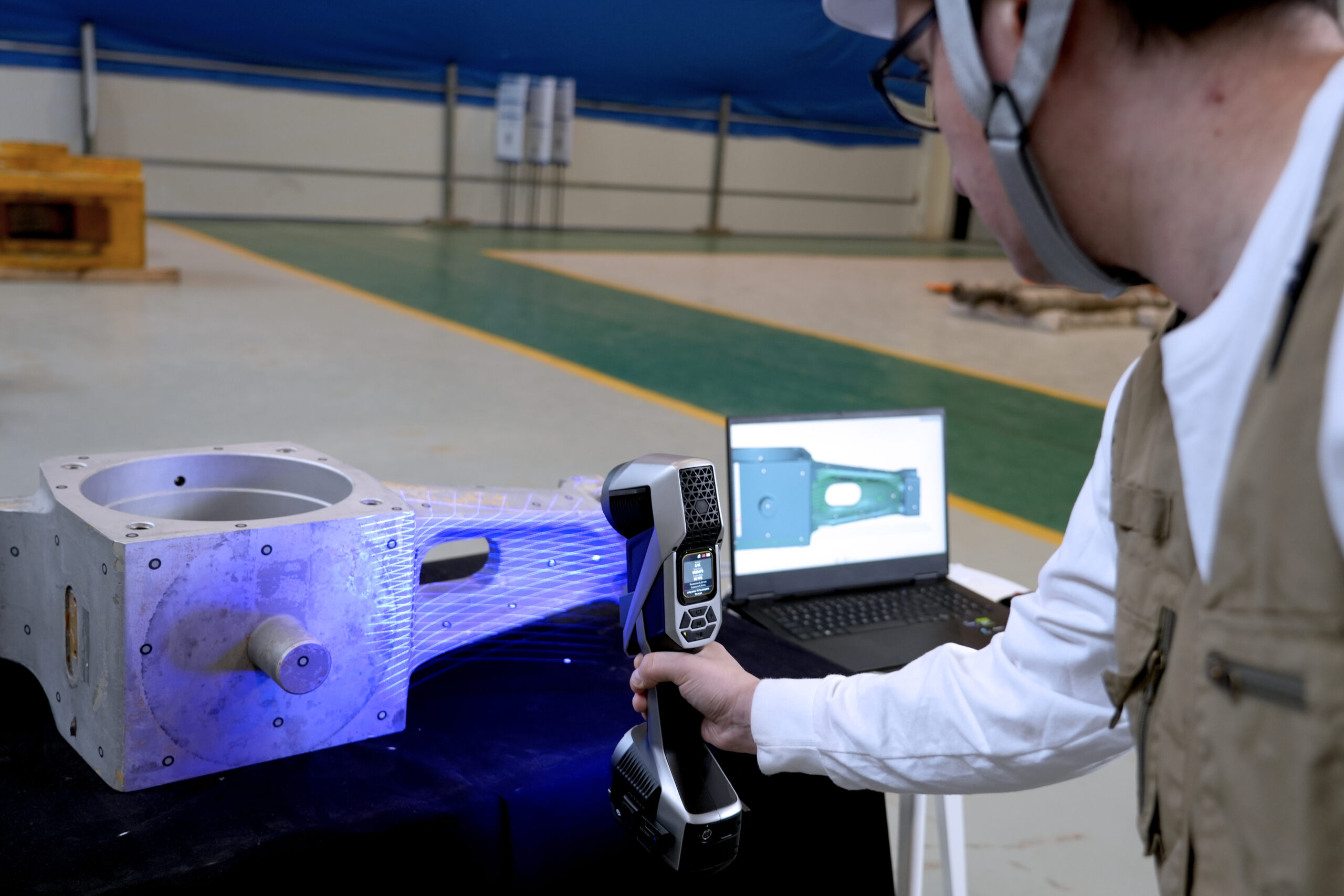

KSCAN jest profesjonalnym narzędziem metrologicznym, którego dokładność pomiarowa pozwala na zastosowanie w przemysłowej kontroli jakości części od kilku milimetrów, do kilkunastu metrów.
Wysoka rozdzielczość, dokładność i płynna zmiana między laserami, zapewnia odwzorowanie najdrobniejszych szczegółów, a nowoczesna technologia digitalizacji eliminuje konieczność matowienia elementów połyskujących i czarnych.
W czasie rzeczywistym otrzymujemy wizualizację danych pomiarowych na ekranie monitora, a bezpośrednio na głowicy pomiarowej informację o optymalnej pozycji pomiarowej co sprawia, że skanowanie 3D nigdy nie było prostsze!

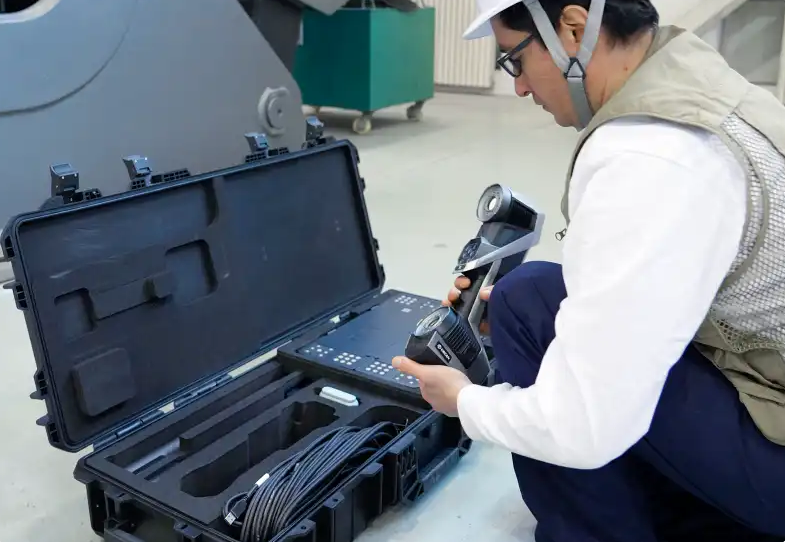

Mobilność
Dzięki skanerowi 3D SCANTECH KSCAN, za pomocą jednego systemu, który obsługuje się jedną ręką, jesteśmy w stanie wykonać szybki i precyzyjny pomiar elementów o bardzo zróżnicowanej wielkości i szczegółowości.

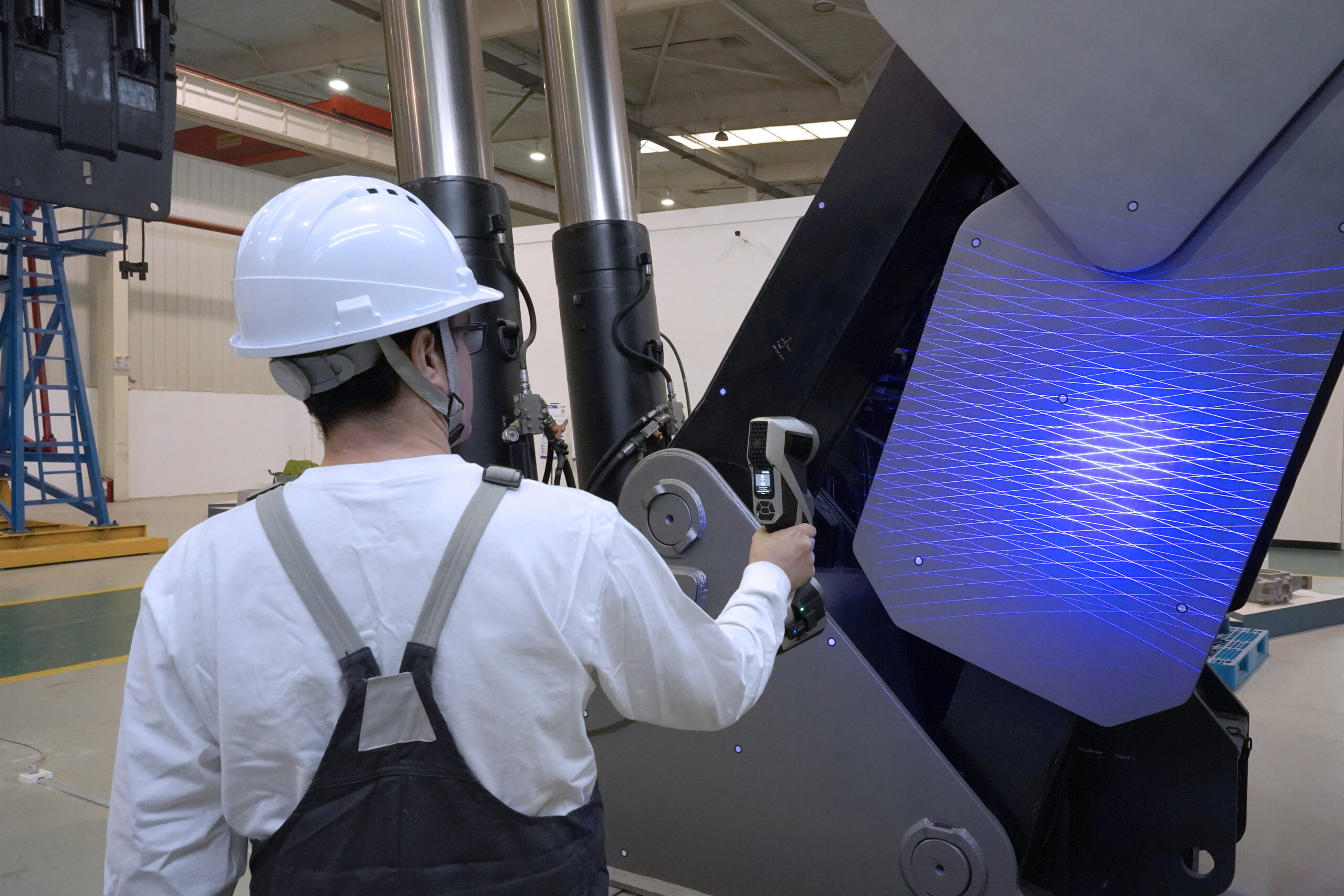

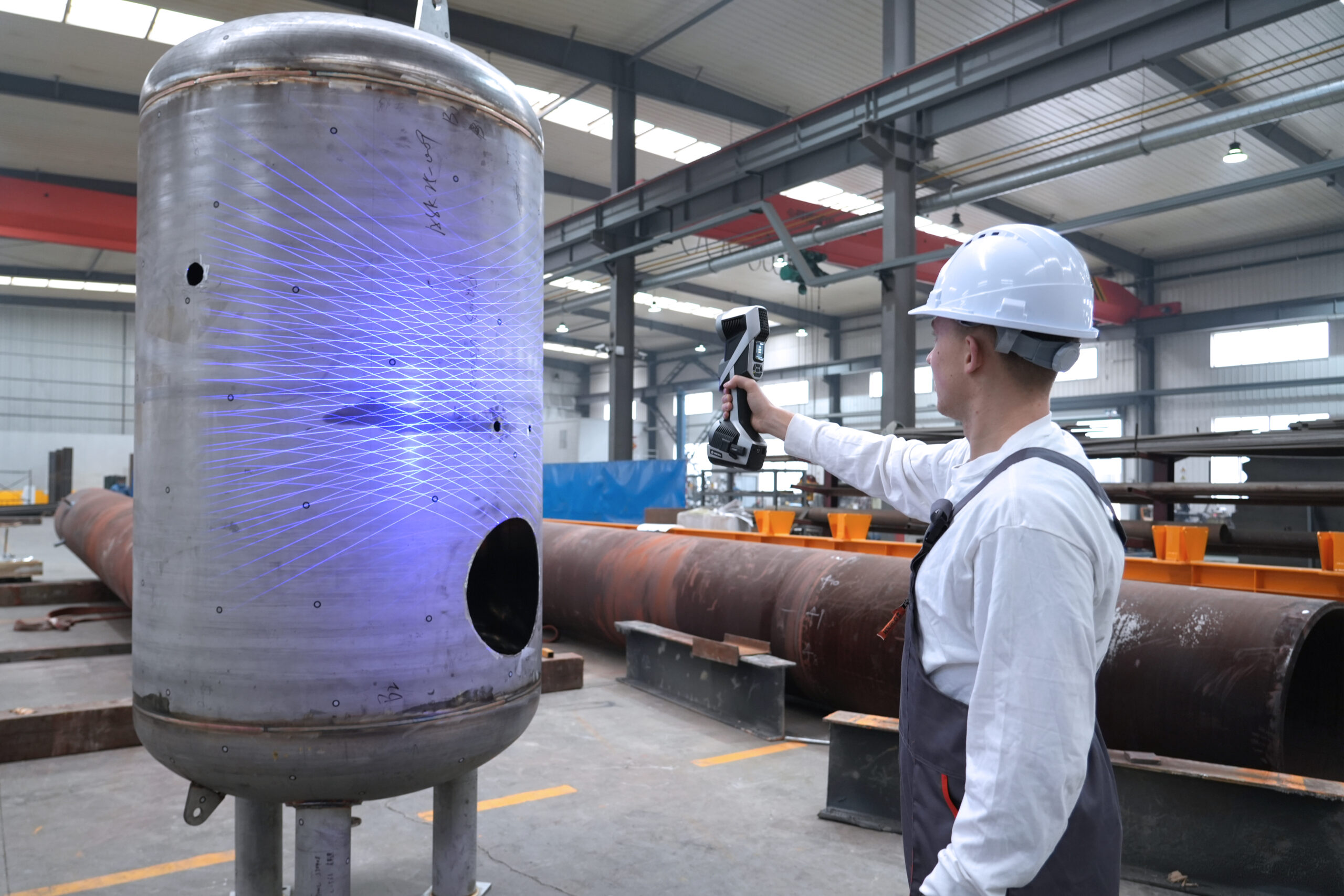

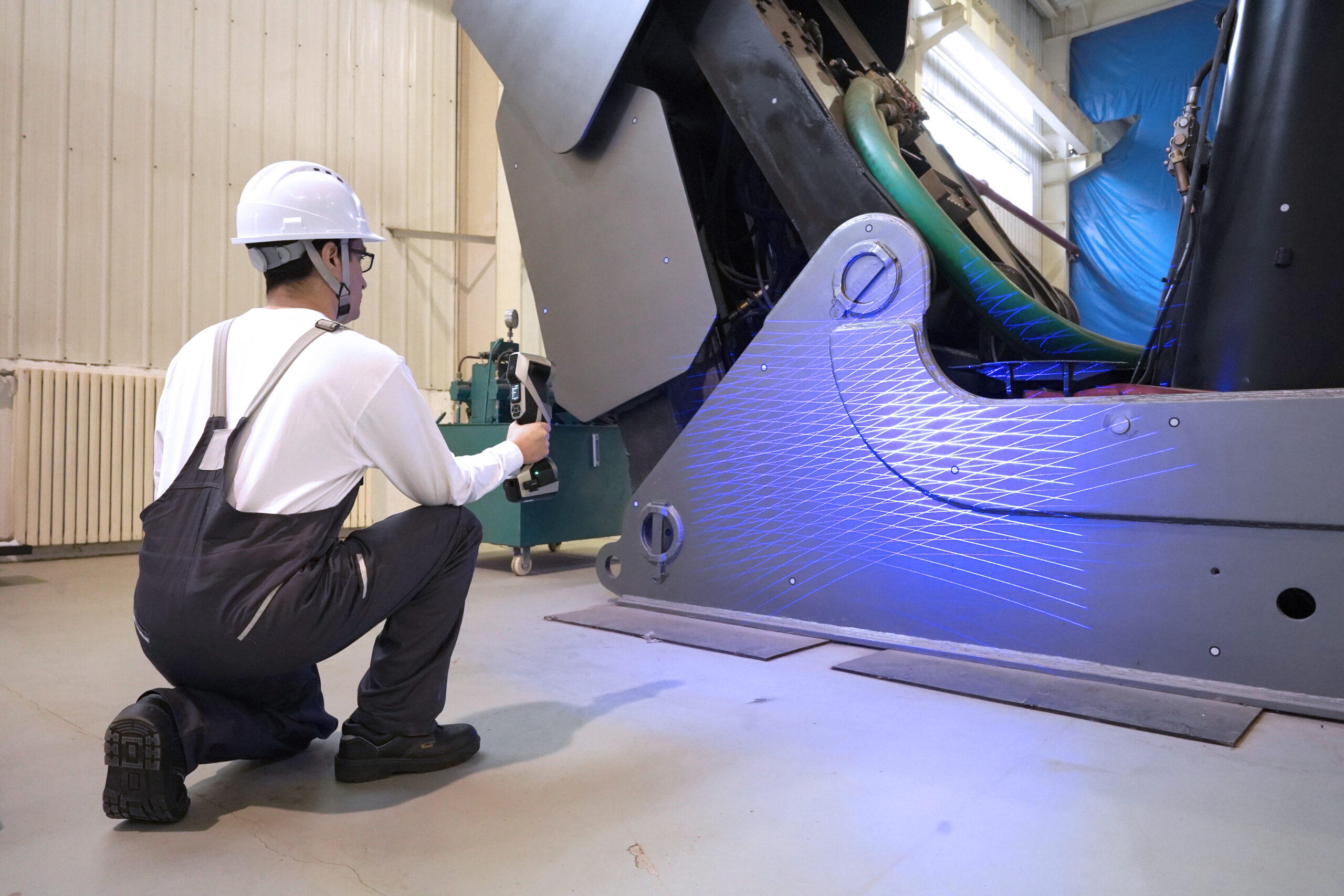

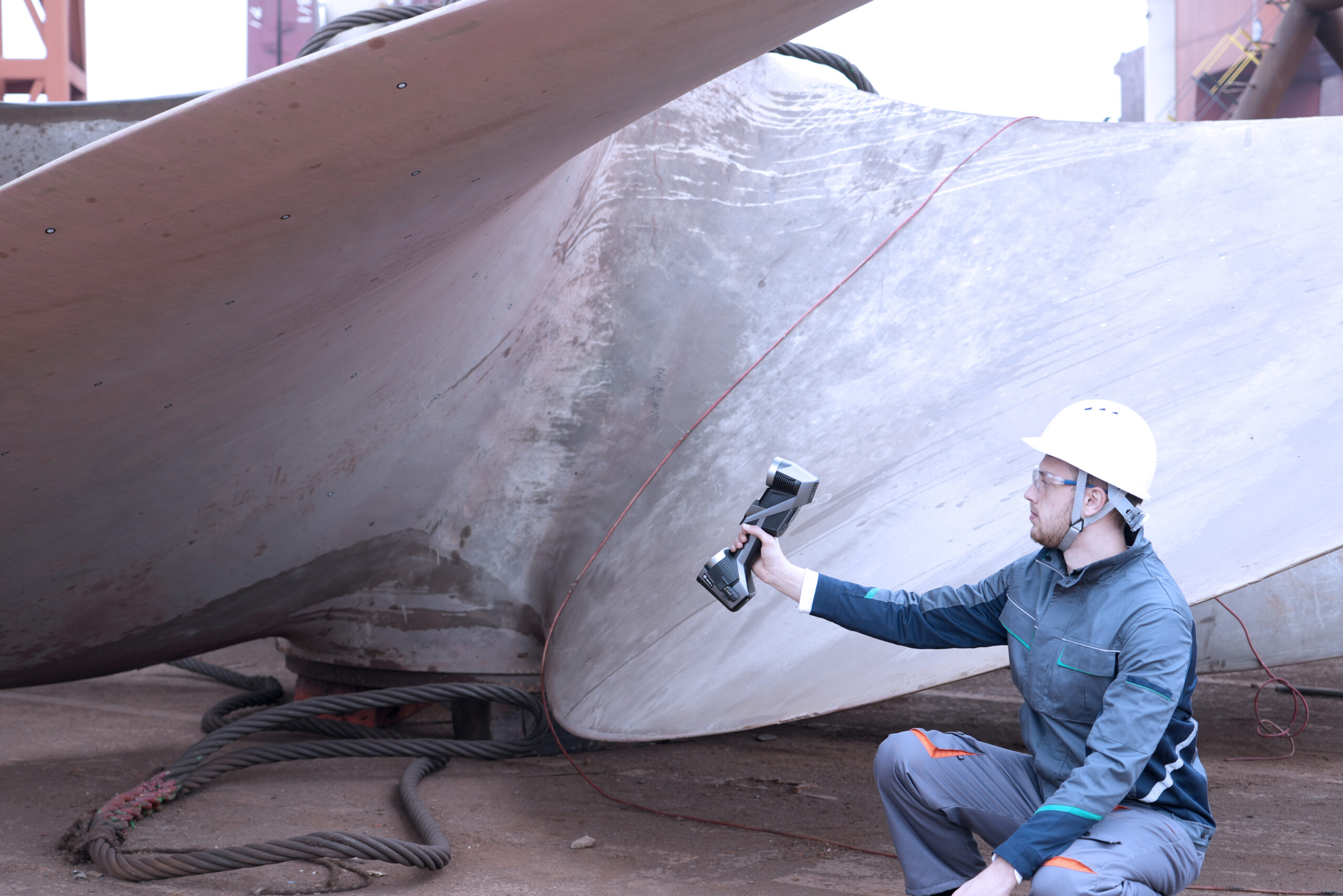

Lekkość konstrukcji i brak ciężkich statywów sprawia, że ręczny skaner laserowy 3D KSCAN jest niebywale mobilny i praktyczny oraz umożliwia łatwy pomiar w ciasnych przestrzeniach lub na trudno dostępnych, wysokich maszynach. Duże obszary pomiarowe, pozwalają znacząco skrócić całkowity czas pomiaru i zredukować ilość użytych punktów referencyjnych, zachowując wysoką jakość danych 3D.
Elastyczność

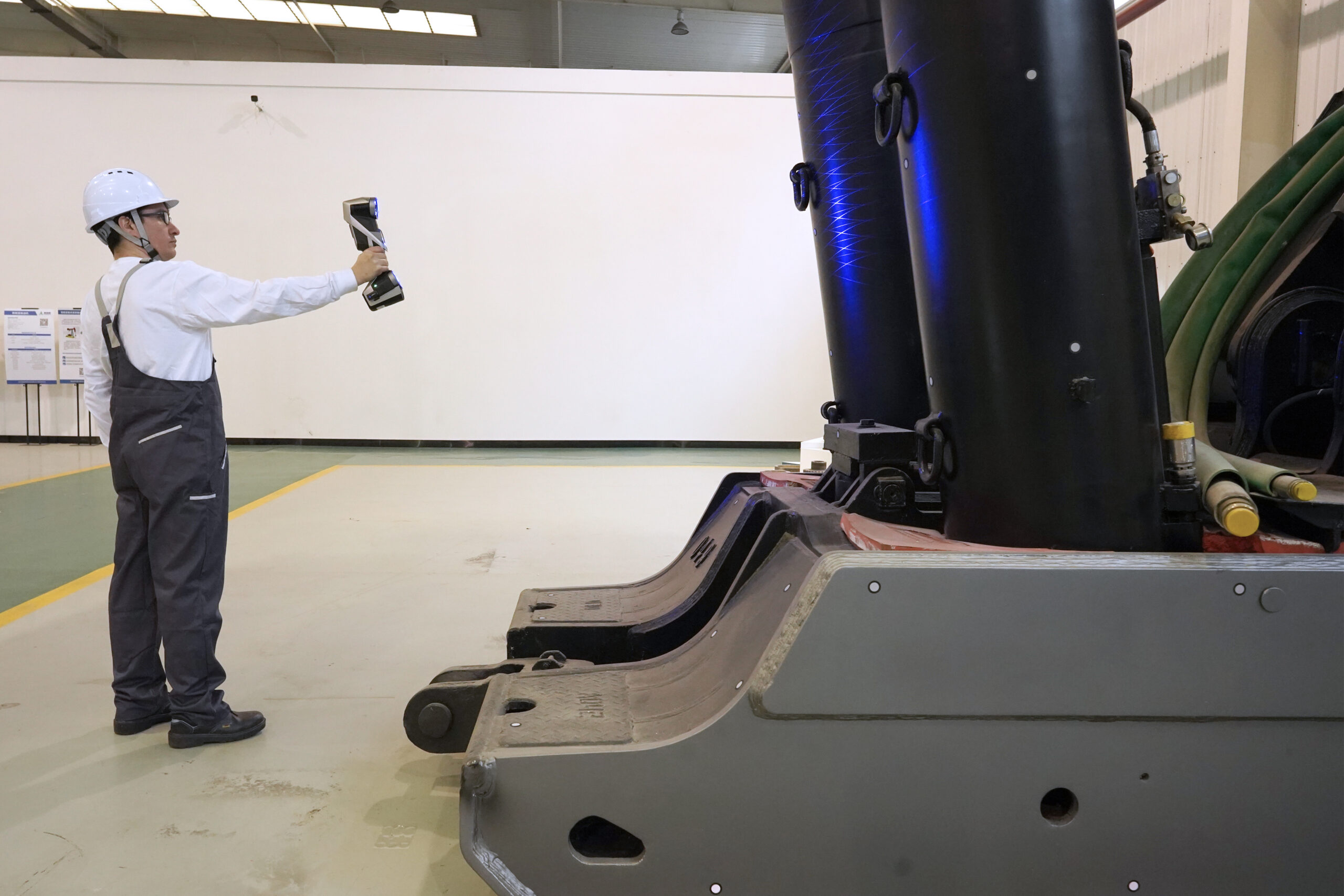

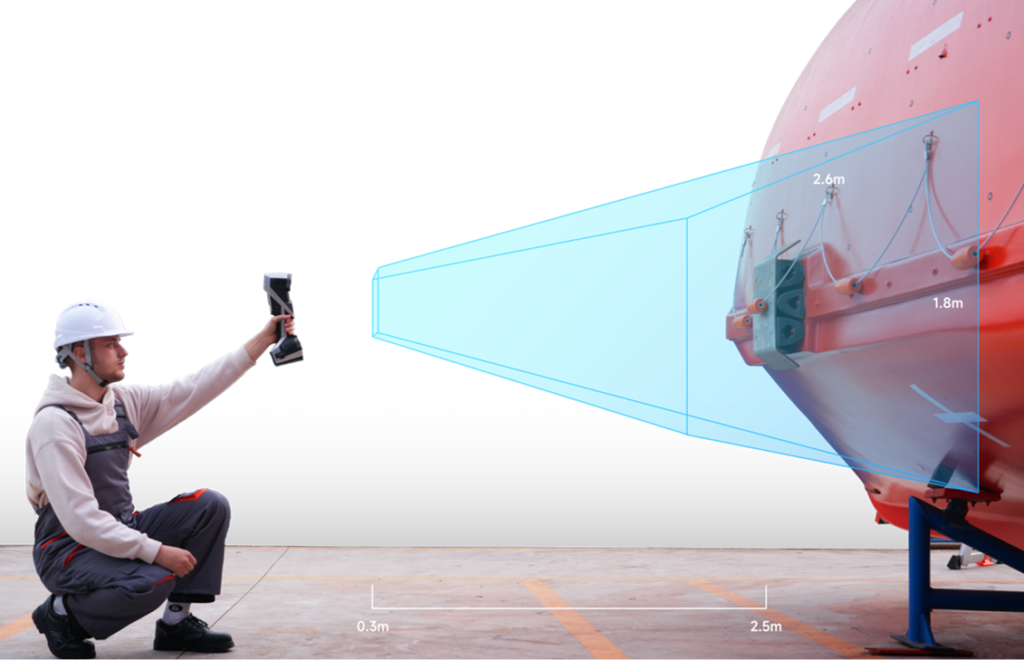

Ręczny skaner 3D KSCAN umożliwia pomiary z kilkoma obszarami skanowania 3D. Maksymalny dystans roboczy sięga 2,5m, a obszar pomiaru 2,6m x 1,8m. Dzięki temu możemy niezwykle szybko zeskanować nawet największe konstrukcje, bez utraty dokładności.

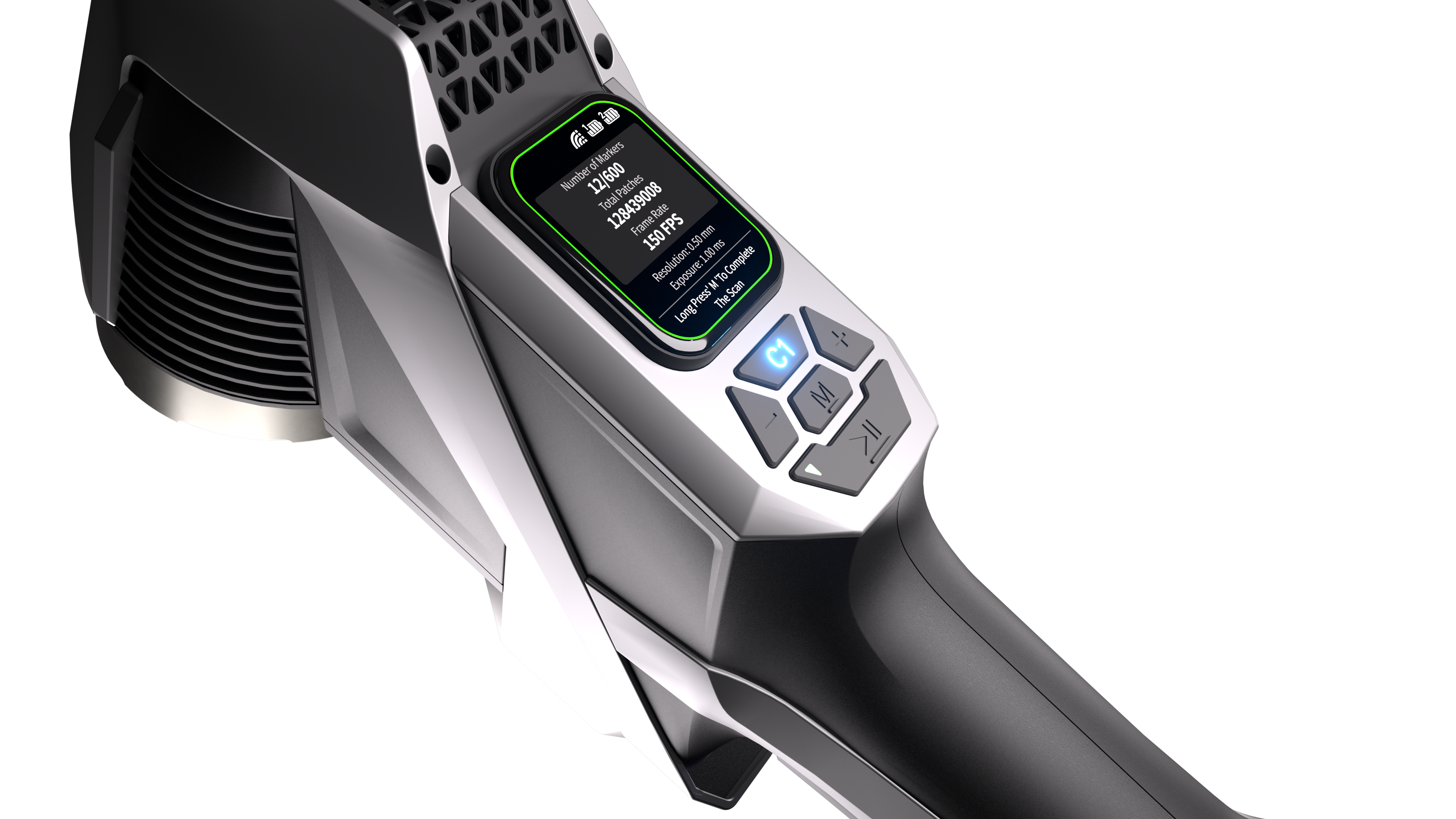

Dodatkowo system posiada kolorowy wyświetlacz, z którego możemy bardzo łatwo sterować wszystkimi operacjami.

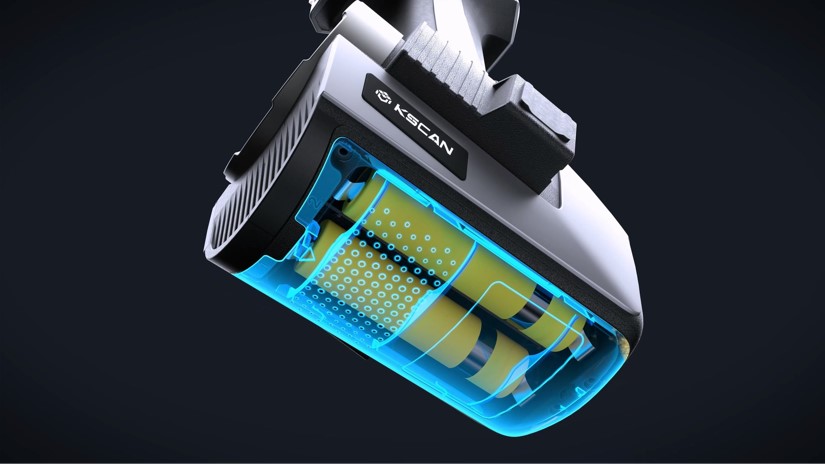

KSCAN może także pracować w pełni bezprzewodowo i na baterie, dzięki czemu z łatwością można go używać na zewnątrz lub w środowisku przemysłowym.
Cechy ręcznego skanera laserowego 3D KSCAN:
- KSCAN - posiada kilka obszarów skanowania niebieskim laserem
- Wbudowany system fotogrametryczny, umożliwiający pomiary wielkogabarytowe
- Pomiar bezprzewodowy i na baterie
- Pojedynczy laser do pomiaru otworów
- Metrologiczna dokładność pomiarowa, potwierdzona certyfikatem
- Wysoka rozdzielczość pomiarowa
- Kilka trybów skanowania
- Pomiar czarnych i błyszczących elementów bez specjalnego przygotowania powierzchni
Przykłady skanowania 3D za pomocą ręcznego skanera 3D SCANTECH KSCAN Magic:
Skanowanie 3D samolotu Cessna 441
Specyfikacja techniczna KSCAN-X:
Cechy | KSCAN-X | |
Tryb skanowania | Duży dystans | 84 niebieskie linie lasera |
Średni dystans | 54 niebieskie linie lasera | |
Głębokie otwory | 1 dodatkowy niebieski prążek | |
Fotogrametria | Zintegrowana, adaptacyjna | |
Dokładność | Średni dystans | 0.030 mm |
Duży dystans | 0.075 mm | |
Dokładność objętościowa | 0.075 mm + 0.010 mm/m | |
Szybkość skanowania | 6,450,000 measurements/s | |
Maksymalny obszar skanowania | 2600 mm*1800 mm | |
Dystans roboczy | 0.30 – 2.50 m | |
Sugerowany rozmiar części | 0.5 m ~ 15 m | |
Klasa lasera | Klasy II (bezpieczny dla oczu) | |
Maksymalna rozdzielczość | 0.1 mm | |

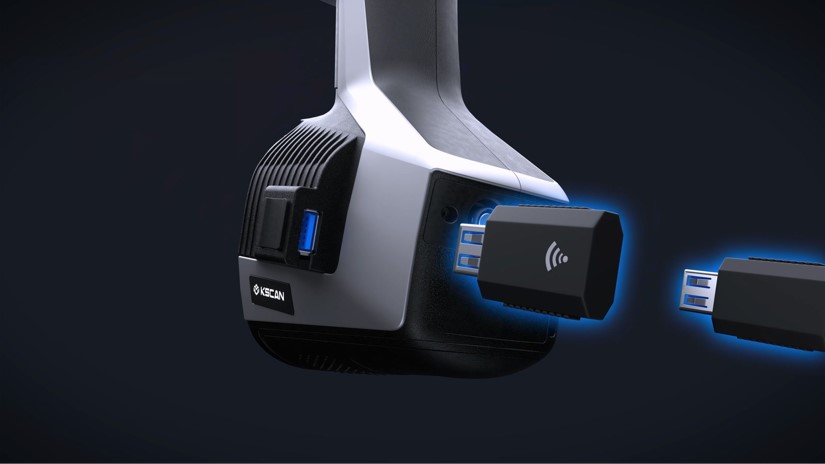

Interfejs komunikacji | Dual Wi-Fi 6, USB 3.0 | |
Zasilanie | Z sieci lub na baterie | |
Środowisko pracy | Laboratorium/Przemysłowe, IP50 | |
Temperatura pracy | -10~40℃ | |
